FZBF-2G-2x360L气动系列(矿用全密封自动注油与滤油装置)
产品详情

FZBF-G-360气动全自动系列

1.装备性能

该装备是利用风动马达带动油泵来导入、导出油液的,所以要保证气源压力在0.6—0.8Mpa,油泵流量分别30-20L/min,油泵流量可由气源阀门调节,马达功率2.2Kw,耗气量3m³/min,油液导入、导出性能稳定,不到1分钟可使10L油桶接满,满足润滑及其他要求。

2.装备组成

2.1平板装置:长1500mm宽1300mm高90mm。

2.2 库房:3-5mm厚钢板经折板、焊接而成,长1500mm宽1300mm高1500mm。

2.3 油箱1只:每个长1000mm宽550mm高80mm。320kg/个。

2.4 输油系统1套:由1台油泵及1台马达组成。

2.5 气源三联件,消音器,滤油器,空气过滤器,液位计。

2.6 过滤器1套。

2.7 气动控制箱1台

2.8输送油系统:气动角阀、输出、输入矿用胶管、加油枪、等

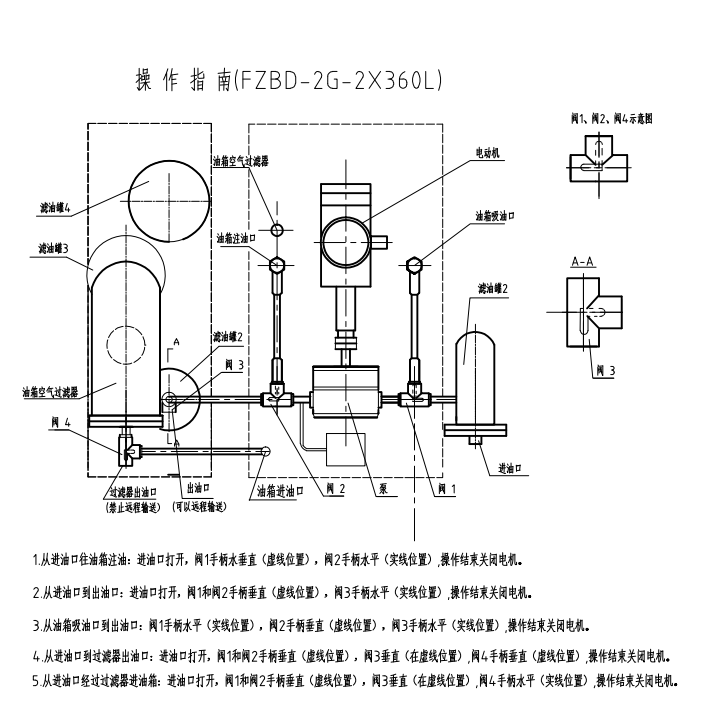

3.操作程序指南

3.1 保证油箱有足够油液,经常查看油窗,保证油液清洁度。

3.2 保证马达油泵及管路系统正常。

3.3


4.油箱工作介质

ISO工业润滑油

机械油: 40°C运动粘度(mm²/s¹) L-AN5―L-AN220

齿轮油: 40°C运动粘度(mm²/s¹)   ISOVG68―ISO VG460

液压油: 40°C运动粘度(mm²/s¹)   ISOVG22―ISO VG460

乳化油



5.油泵的养护

5.1 油泵的各紧固件要牢固。

5.2 油泵与马达的连接要保证同轴度。

5.3 注意轴密封处,若发生泄漏,视其程度微调压紧螺丝,切勿拧得过紧。

5.4 油泵与马达的连接处要回转自如。

5.5 如有不正常噪音、特殊震动或温升过高等情况应停机检查。

6.马达的养护

6.1 维修、保养时一定要关闭气阀,切断气源。

6.2 不允许在无负荷状态下连续高速运转马达。

6.3 必须及时向油雾器中添加润滑油(20号机械油)。

7.整机体积及重量

7.1.   底部为平板装置的体积:长X宽X高(1500mmX1300mmX1590mm)

7.2.   底部为平板装置的重量:空载约 1.2吨   满载约   1.6吨

8.油箱容积

360L/
